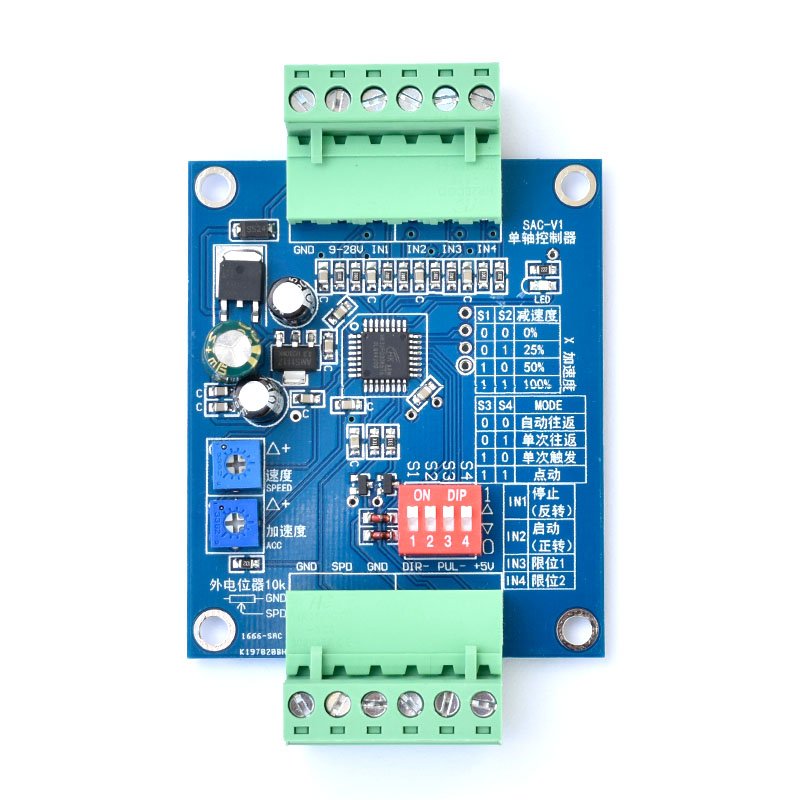

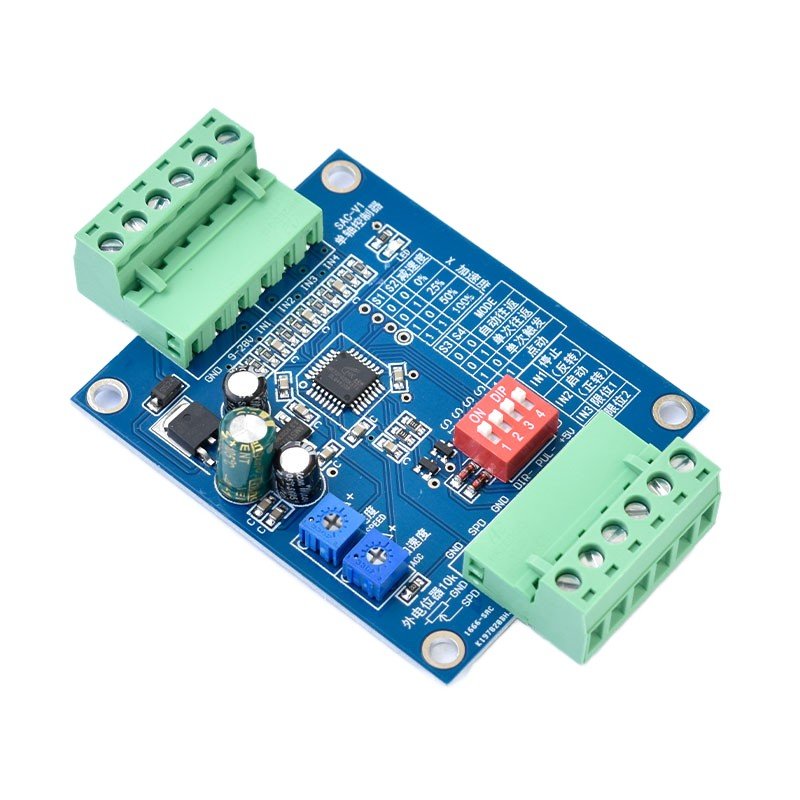

Karta generátor pulzov SAC-V1
Karta pre jednoduché ovládanie krokového motora. Generátor pulzov pre driver.
Generátor rýchlosti a signálu pre pohon krokového motora.
Nastaviteľný čas zrýchlenia (0-3 s)
Nastaviteľná hodnota spomalenia (0-25-50-100 %)
Maximálna výstupná frekvencia 30 kHz.
Nastavenie rýchlosti pomocou integrovaného alebo pripojiteľného externého potenciometra (10 kHz)
S integrovaným potenciometrom je možné nastaviť iba maximálny frekvenčný limit v prípade externého ovládania!
Funkcie:
Štyri režimy na výber.
(S3 0 / S4 0) - Automatický pohyb tam a späť medzi koncovými spínačmi.
(S3 0 / S4 1) - Jednoduchý pohyb tam a späť medzi koncovými spínačmi.
(S3 1 / S4 0) - Jednoduchý štart, pohyb od konca do konca.
(S3 1 / S4 1) - Krokový režim, pohyb počas trvania spínaného signálu.
(S1 0 / S2 0 ) - Spomalenie: 0 % hodnoty zrýchlenia
(S1 0 / S2 1) - Spomalenie: 25 % hodnoty zrýchlenia
(S1 1 / S2 0) - Spomalenie: 50 % hodnoty zrýchlenia
(S1 1 / S2 1) - Spomalenie: 100 % hodnoty zrýchlenia
Pomožeme s nastavením a zapojením
- doprava je zabezpečovaná kurierskou spoločnosťou, poprípade nadrozmerné balíky ( nad 3m ) je zabezpečovaná kuriérskou spoločnosťou SDS doručovací systém s.r.o
- v košíku je pri súhrne položiek uvedená orientačná váha bez balenia - z tejto sa vypočítava cena dopravy
- pri platbe je možnosť výberu platby na dobierku alebo platba vopred na účet
- pri balíkoch nad 2m dĺžky pevných materiálov ako sú vedenia, tyče a pod je automaticky prirátaná nadrozmerná doprava
- cenník si môžete pozrieť v DOPRAVA a PLATBA
Jednoduchý návod ako pridať produkt alebo variant produktu do košíka
Obrázky
- každý produkt obsahuje obrázky ( nemusí obsahovať všetky )
- všeobecný obrázok - zobrazuje ako produkt vyzerá
- všeobecný obrázok - môže zobrazovať aj iné pohľady produktu, poprípade iné varianty produktu
- farebné varianty produktu
- veľkostné varianty produktu
- popis jednotlivých častí produktu
- výkres - rozmery produktu
Tabuľka
- referenčné číslo - je naše interné číslo produktu ( nie číslo výrobcu z výkresov, tabuliek a pod)
- ďalšie stĺpce uvádzajú jednotlivé parametre produktu
- tabuľky produktov sú zobrazované ako počet ks / šírka x počet ks / dĺžka x počet ks
Podrobný popis nájdete TU (klikni sem)
V prípade, že si neviete vybrať produkt, nerozumiete parametrom, alebo len neviete pridať niečo do košika kľudne nás kontaktujte
- profesionálne poradenstvo priamo od konštruktéra
- vytypovanie komponentov podľa Vášho zadania
- poradíme, vyberieme, navrhneme
- vyrábame aj diely na mieru, poprípade upravujeme štandartné diely na mieru
Podrobné informácie

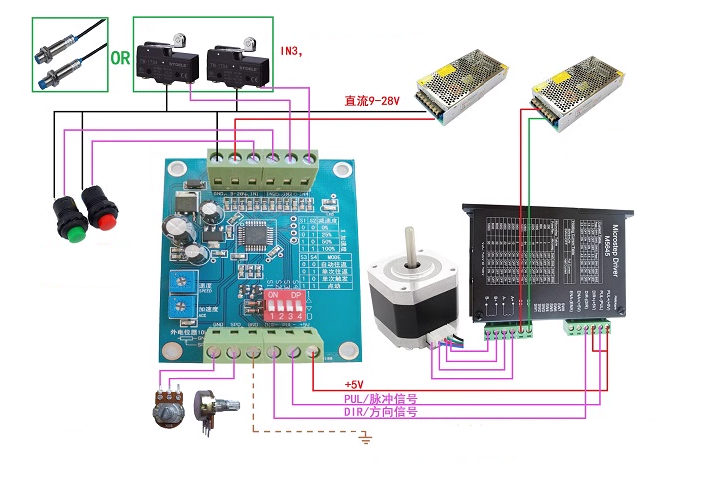

Vstupy:
Napájanie: GND (-)
Napájanie: 9-24VCD (+)
IN 1 (Stop (v krokovom režime, smer otáčania: proti smeru hodinových ručičiek))
IN 2 (Štart (v krokovom režime, smer otáčania: vpravo))
IN 3 (koncový spínač proti smeru hodinových ručičiek)
IN 4 (koncový spínač vpravo)
Výstupy:
5V (+5V riadiaceho signálu)
PUL (Krok, krokový výstup)
DIR (DIR, smerový výstup)
GND
SPD (potenciometer IN)
GND (potenciometer GND)
