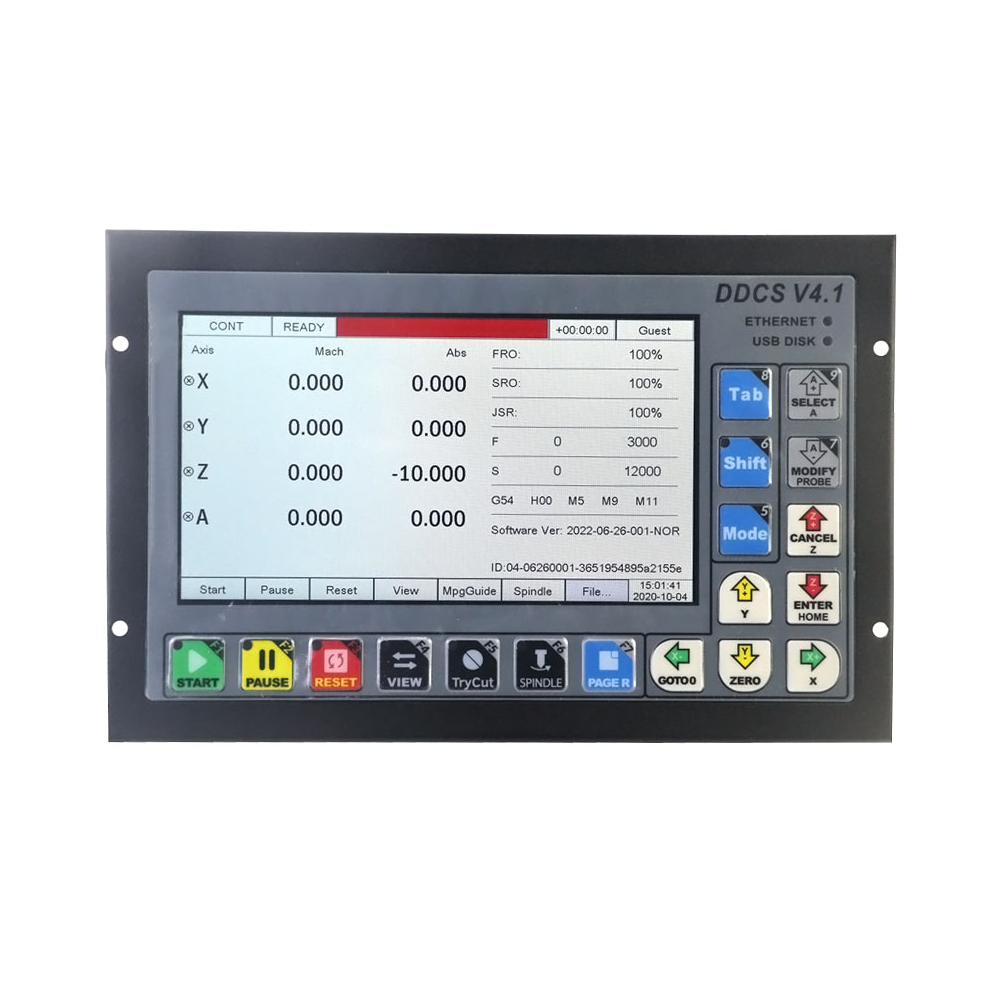

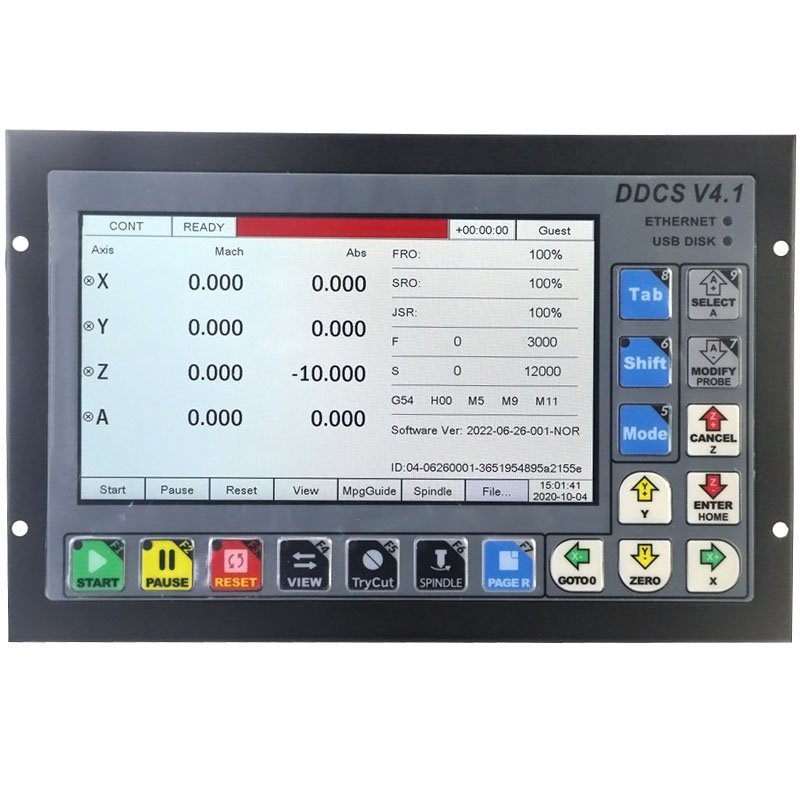

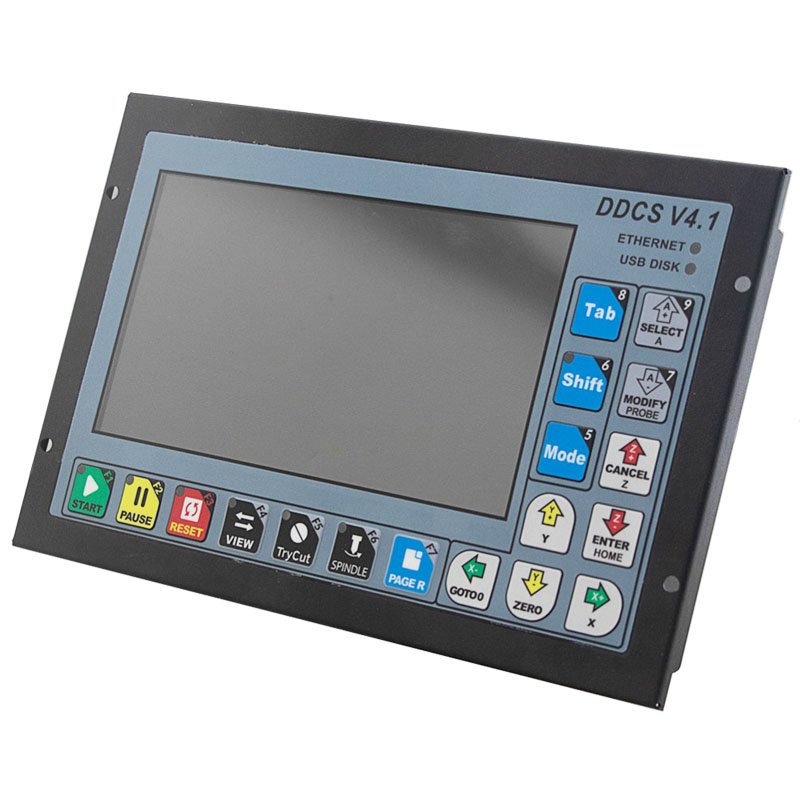

DDCS V4.1 riadiaca karta s MPG
DDCS V4.1 je samostatný/offline ovládač, ktorý podporuje komplexný súbor G-kódu Fanuc a dokáže prenášať súbory prostredníctvom ethernetovej komunikácie medzi počítačom a ovládačom DDCS V4.1 bez obmedzenia veľkosti súboru G-kódu. Návrh G-kódu podporuje rôzne softvéry CAD/CAM, ako napríklad ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 atď. Spĺňa potreby rôznych CNC strojov: gravírovacie stroje, frézky, frézky, rezačky... atď.
- Napájanie 24V DC

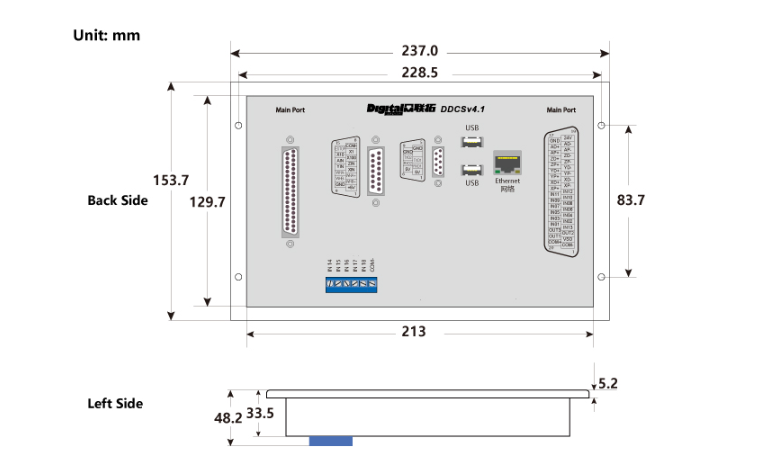

- Rozmery 227x154mm
- Rozmery otvoru 213x130mm
- doprava je zabezpečovaná kurierskou spoločnosťou, poprípade nadrozmerné balíky ( nad 3m ) je zabezpečovaná kuriérskou spoločnosťou SDS doručovací systém s.r.o
- v košíku je pri súhrne položiek uvedená orientačná váha bez balenia - z tejto sa vypočítava cena dopravy
- pri platbe je možnosť výberu platby na dobierku alebo platba vopred na účet
- pri balíkoch nad 2m dĺžky pevných materiálov ako sú vedenia, tyče a pod je automaticky prirátaná nadrozmerná doprava
- cenník si môžete pozrieť v DOPRAVA a PLATBA
Jednoduchý návod ako pridať produkt alebo variant produktu do košíka
Obrázky
- každý produkt obsahuje obrázky ( nemusí obsahovať všetky )
- všeobecný obrázok - zobrazuje ako produkt vyzerá
- všeobecný obrázok - môže zobrazovať aj iné pohľady produktu, poprípade iné varianty produktu
- farebné varianty produktu
- veľkostné varianty produktu
- popis jednotlivých častí produktu
- výkres - rozmery produktu
Tabuľka
- referenčné číslo - je naše interné číslo produktu ( nie číslo výrobcu z výkresov, tabuliek a pod)
- ďalšie stĺpce uvádzajú jednotlivé parametre produktu
- tabuľky produktov sú zobrazované ako počet ks / šírka x počet ks / dĺžka x počet ks
Podrobný popis nájdete TU (klikni sem)
V prípade, že si neviete vybrať produkt, nerozumiete parametrom, alebo len neviete pridať niečo do košika kľudne nás kontaktujte
- profesionálne poradenstvo priamo od konštruktéra
- vytypovanie komponentov podľa Vášho zadania
- poradíme, vyberieme, navrhneme
- vyrábame aj diely na mieru, poprípade upravujeme štandartné diely na mieru
Podrobné informácie

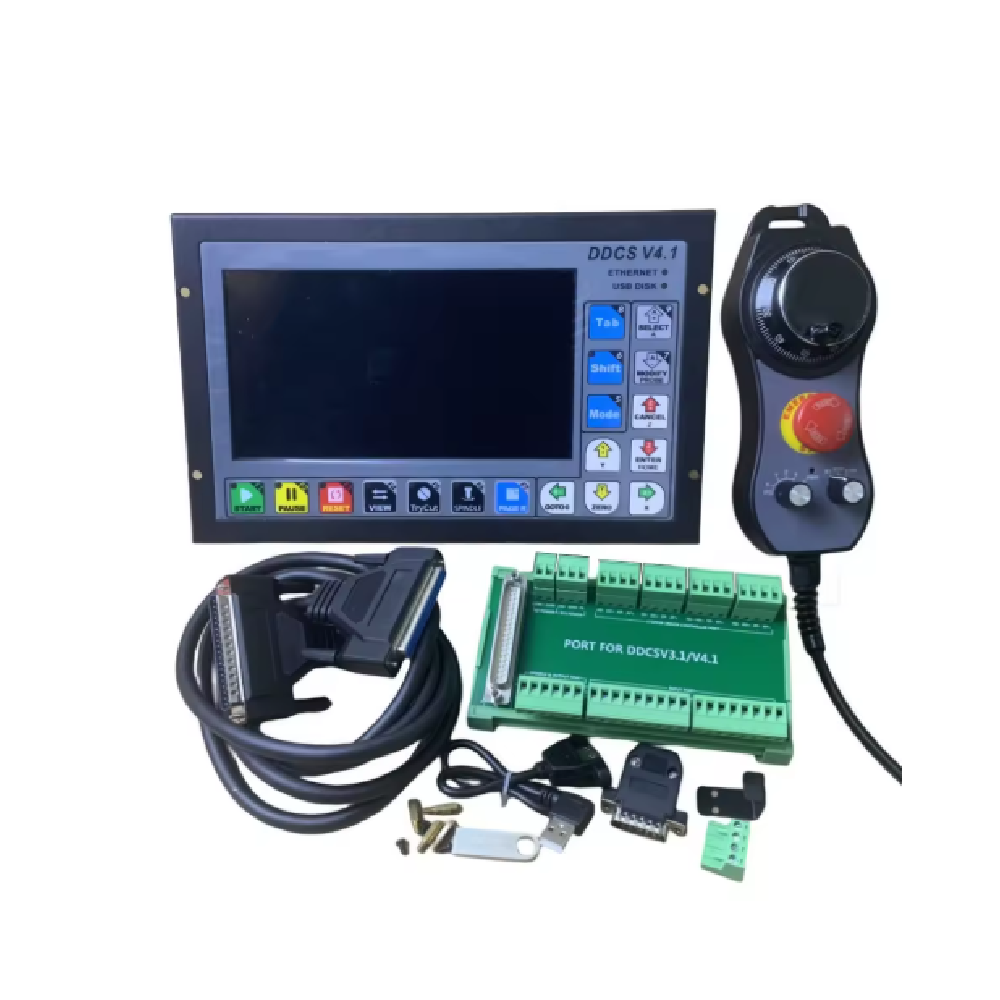

Obsah balenia
* 1 x CNC offline ovládač DDCSV4.1 (k dispozícii v 3 alebo 4-osovej verzii)
* 1 x ručné koliesko DDMPG
* 1 x hák (pre DDMPG)

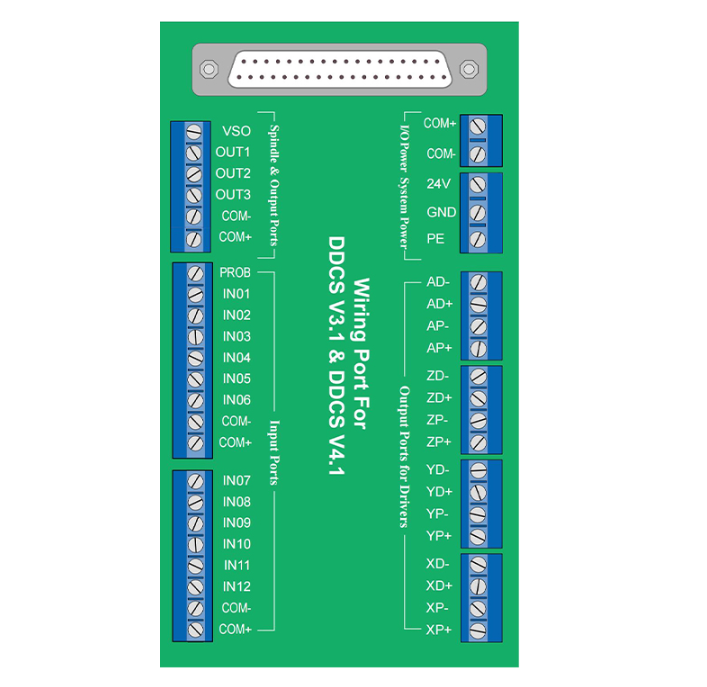

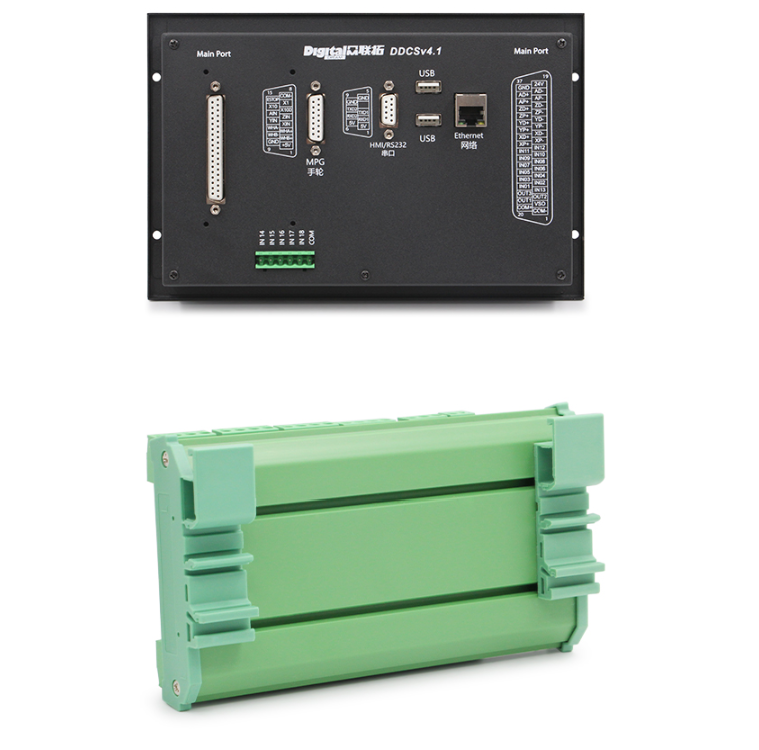

* 1 x svorkovnica (pre DDCS V4.1 a DDCS V3.1)
* 1 x kábel DB37 2 metre (pre zapojenie medzi svorkovnicou a ovládačom)
* 1 x 4GB USB kľúč
* 1 x predlžovací kábel USB 29 cm
* 1 x zástrčka DB-15 (samec) pre pripojenie MPG
* 1 x svorkovnica star/pause/stop/com
* 1 x ďalšie malé príslušenstvo
- Maximálny výstupný impulz na os 500 kHz
- 18 fotoelektricky izolovaných digitálnych vstupov, 3 fotoelektricky izolované digitálne výstupy.
- Vreteno je možné konfigurovať ako analógové vreteno (0~10 V) a tiež ako servo vreteno.
- Riadenie motora 3-4 osí. Voliteľný výstupný signál v diferenciálnom režime a režime dvojitého impulzu. Maximálna frekvencia výstupných impulzov interpolácie je 500 kHz/os, lineárna interpolácia 2-4 osí, ľubovoľná kruhová interpolácia 2 osí;
- Hlavný riadiaci čip ARM9, čip s algoritmom jadra FPGA.
- 7-palcový TFT displej, veľkosť: 1024 x 600 pixelov, rozlíšenie: 72 pixelov/palec; 17 ovládacích klávesov.

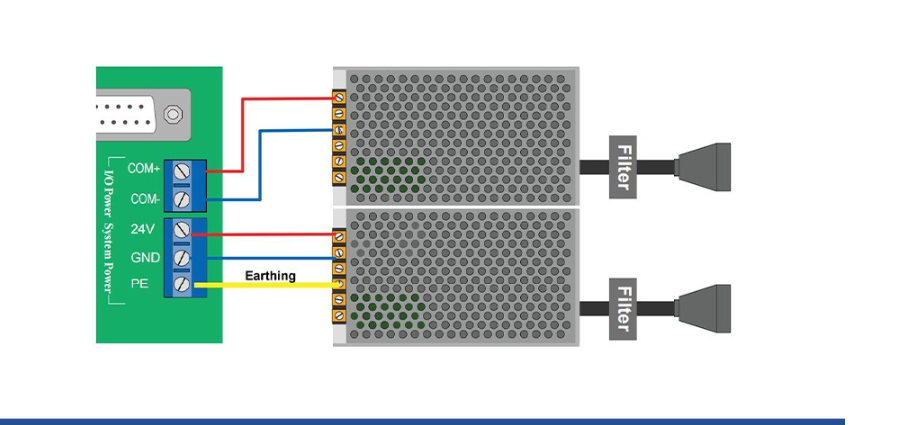

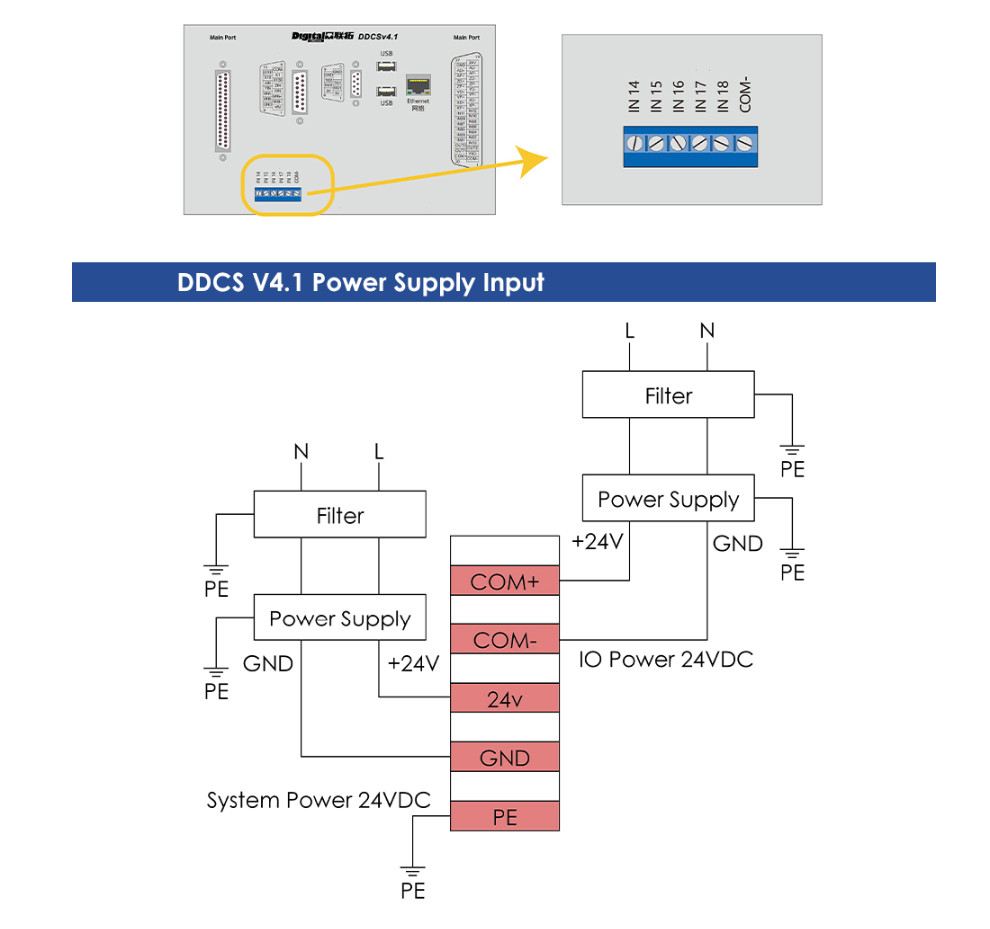

- Napájanie pre IO port je 24 V DC, minimálny prúd je 0,5 A, napájanie pre riadiaci systém je tiež 24 V DC, minimálny prúd je 0,5 A. Riadiaca jednotka potrebuje obe napájania pre správnu funkciu.
- Podpora USB flash disku pre vstup súboru G kódu; Možnosť prenosu súborov cez ethernetovú komunikáciu medzi počítačom a riadiacou jednotkou DDCS V4.1; Žiadne obmedzenie veľkosti súboru G-kódu.
- Kompatibilné so štandardným G-kódom, podpora populárneho softvéru CAD/CAM, ako napríklad ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 atď.;
- Podpora štandardného MPG. 10) Podpora funkcie „Skús rezanie“ (vedenie ručným kolieskom). Vzdialenosť.
- Podpora funkcie Jog pre každú os (kontinuálna, kroková, definovaná vzdialenosť), ktorú môže zákazník definovať.
- Podpora merania dĺžky nástroja s pohyblivou sondou, pevnou sondou, vrcholovou sondou a nástrojom.
- Podpora rýchleho prechodu na určenie čiary a najbližšej polohy.
- Podpora obrábania polí, sekvenčného obrábania, obrábania roviny frézovania a valcového frézovania.
- Podpora vychýlenia pre os XYZA a možnosť definovať vzdialenosť vychýlenia.
- Podpora bodu prerušenia pozastavenia, bodu prerušenia obnovy po výpadku napájania a načítaného bodu prerušenia. A podpora spustenia od konkrétnej čiary a najbližšej čiary.
- Podpora operácií s viacerými východiskovými bodmi, používatelia môžu vytvoriť východiskový bod a načítať ho. 18) Podpora nájdenia stredu pre osi X a Y.
- Vylepšená funkcia simulácie. Počas simulácie môžete upraviť FRO a sledovať, či programovacia cesta spĺňa očakávania, a skontrolovať mäkké limity. Počas simulácie ju možno pozastaviť a po opätovnom stlačení tlačidla Štart systém bude pokračovať v simulácii od bodu prerušenia pozastavenia.
- Podriadený X, Podriadený Y alebo Podriadený Z pre portálový stroj s dvoma nezávislými motormi na hlavných osiach.
- Teraz je k dispozícii angličtina a čínština; Systém tiež podporuje medzinárodné kódovanie, podporuje takmer všetky jazyky, používatelia si môžu do riadiaceho systému pridať svoj vlastný jazyk.
- DDCS V4.1 podporuje iba obmedzený prepínač typu NPN.
- Podpora 4 druhov prevádzkových práv: návštevník, operátor, správca, super správca.
